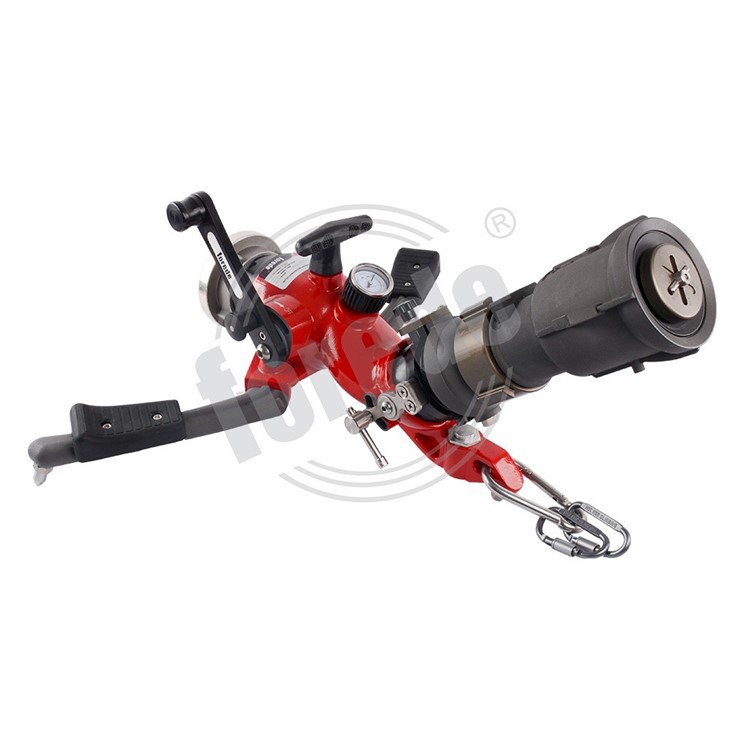

เครื่องวัดกราวด์อัลลอยด์แบบเบา

เครื่องวัดกราวด์อัลลอยด์แบบเบา
การแนะนำสินค้า:
forede Light Alloy Ground Monitor เป็นอุปกรณ์ดับเพลิงแบบพกพาน้ำหนัก 8–12 กก. พร้อมการหมุน 360 องศา หัวสเปรย์แบบปรับได้ และหัวฉีดแบบถอดเปลี่ยนได้ (สตรีม/สเปรย์) โดยเชื่อมต่อกับท่อส่งน้ำจากเครื่องยนต์หรือปั๊ม​ ข้อดี: น้ำหนักเบา (บรรทุกคนเดียว- คน) น้ำพุ่งสูง 35–55 ม. มั่นคง รูปทรงท่อน้ำดี ใช้งานง่าย โลหะผสมที่ทนทานต่อการกัดกร่อน- เหมาะสำหรับโรงงานอุตสาหกรรม สถานที่ก่อสร้าง โกดัง สถานที่สาธารณะ และพื้นที่กลางแจ้ง จัดการกับไฟประเภทต่างๆ พร้อมการใช้งานที่ยืดหยุ่น
ส่งคำถาม
คำอธิบาย
พารามิเตอร์ทางเทคนิค
คำอธิบายผลิตภัณฑ์

เครื่องวัดกราวด์อัลลอยด์แบบเบา





เครื่องตรวจสอบภาคพื้นดินโลหะผสมเบา PSY8/20-40W forede เป็นอุปกรณ์ดับเพลิงแบบพกพา- ที่ทำจากโลหะผสมเบาคุณภาพสูง- (8–12 กก.) ออกแบบมาเพื่อการใช้งานที่ยืดหยุ่นในไฟขนาดกลางถึงขนาดใหญ่ มีฐานหมุนได้ 360 องศา หัวสเปรย์ปรับได้ -10 องศาถึง 90 องศา หัวฉีดแบบเปลี่ยนได้ (กระแสน้ำเข้มข้น/สเปรย์กว้าง) และด้ามจับตามหลักสรีระศาสตร์ เชื่อมต่อกับท่อดับเพลิงสำหรับจ่ายน้ำจากเครื่องยนต์ หัวจ่ายน้ำ หรือปั๊ม​ ข้อดีของได้แก่-การเคลื่อนย้ายที่มีน้ำหนักเบาเป็นพิเศษ (การขนส่งคนเดียว-) การไหลของไอพ่นที่มั่นคง (ระยะ 35–55 เมตร ป้องกัน-ความปั่นป่วน) ดี รูปทรงเจ็ท (ปรับให้เหมาะกับไฟที่แตกต่างกัน) ใช้งานง่าย (ปุ่มธรรมดา ไม่ต้องฝึก) และโลหะผสมที่ทนทานต่อการกัดกร่อน ลักษณะเหล่านี้ทำให้เหมาะสำหรับสถานการณ์ที่หลากหลาย: โรงงานอุตสาหกรรม (โรงงานเคมี/พลาสติก) สำหรับเพลิงไหม้ที่ฝังลึก สถานที่ก่อสร้าง (ภูมิประเทศที่ไม่เรียบ) ที่ใช้งานแบบเคลื่อนที่ได้ โกดังโลจิสติกส์ (พื้นที่ขนาดใหญ่) เพื่อการครอบคลุมในวงกว้าง สถานที่สาธารณะ (ห้างสรรพสินค้า/สนามกีฬา) สำหรับการตอบสนองอย่างรวดเร็ว และพื้นที่ห่างไกลกลางแจ้ง (คลังน้ำมัน/ภูเขา) ที่มีแหล่งน้ำแบบพกพา

-1


คุณสมบัติ:



- โครงสร้างโลหะผสมอลูมิเนียมอะโนไดซ์แบบแข็ง;

- อัตราการไหล:1200 - 1800 -2400 LPM (ปรับได้);

- รูปแบบการพุ่งน้ำ: กระแสตรง, หมอก;

- 20 องศาแกว่งไปทางซ้ายและขวาจากศูนย์กลาง;

- +20 องศาถึง +70 องศายกระดับในแนวตั้ง;

- มาตรฐานการเชื่อมต่อ: GOST, STORZ, ทันที, NH, ฯลฯ

ข้อมูลจำเพาะ


ข้อมูลจำเพาะ:
แบบอย่าง PSY8/20-40W
ความดันการทำงาน 8 บาร์
อัตราการไหล 1200-1800-2400LPM (ปรับได้)

เจ็ทติ้งเรนจ์

50-65 m

สูงสุด มุมหมอก

120 องศา

แนวนอน

20 องศา ซ้ายและขวาจากศูนย์กลาง

ขนาดทางน้ำ

2.5"

ทางเข้า

2.5" GOST, STORZ, ทันที, NH, ฯลฯ (อุปกรณ์เสริม)

ทางออก

2.5" เอ็นเอช

ภาพรายละเอียด

-2
-3
คำถามที่พบบ่อย



คุณมีคำถามใดๆ หรือไม่?
packing


ถาม: ใช้เวลาในการผลิตสินค้านานแค่ไหน?

ตอบ: ผลิตภัณฑ์ทั่วไปและปริมาณน้อยสามารถผลิตได้ภายใน 15 วัน เวลาในการผลิตเฉพาะต้องมีผลิตภัณฑ์และปริมาณผลิตภัณฑ์เฉพาะเพื่อยืนยัน



ถาม: แล้วระยะเวลารอคอยล่ะ?

ตอบ: ตัวอย่างต้องใช้เวลา 7-15 วัน เวลาในการผลิตขนาดใหญ่ต้องใช้เวลา 30-40 สัปดาห์สำหรับปริมาณการสั่งซื้อมากกว่า 1 ภาชนะ



ถาม: คุณมีขีด จำกัด MOQ หรือไม่?

ตอบ: สำหรับผลิตภัณฑ์ทั่วไป MOQ ต่ำผลิตภัณฑ์ OEM ร้องขอ 30-40 วัน



ถาม: บริษัท ของคุณอยู่ที่ไหน

A:NO.278-1 หมู่บ้านไมติง ตำบลเหมยหลิน
เมืองหนานอัน เมืองควอนโจว
จังหวัดฝูเจี้ยน
จีน
